一、概述
1、用途及适用范围
ZPG127矿用喷雾降尘装置主要用于煤矿井下进回风大巷、采掘工作面进回风巷道、车场、煤仓及其它需要定时洒水降尘或定时洒水的作业场所，净化风流，改善工作环境，防止粉尘危害，保护工人身体健康。
2、组成

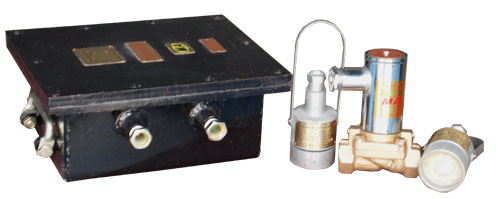

本装置由ZP-127Z矿用自动洒水降尘装置主控箱、ZP-12G矿用自动洒水降尘装置用光控传感器、矿用隔爆型电磁阀组成。
3、执行标准：
   本装置执行标准：GB3836-2010、MT/T503-1996 、Q/SLX014-2012 和Q/SLX013-2012。
4、规格型号
装置的型号为ZPG127，其组成意义如下：


5、工作条件
——环境温度：5℃～+40℃；
——相对湿度：≤95%；
——有甲烷、煤尘混合物，但无破坏绝缘的腐蚀性气体的场合。
二、结构与工作原理
1、结构特征
ZP-127Z矿用隔爆兼本安型主控箱、ZP-12G 矿用隔爆兼本质安全型传感器和DFB-20-127隔爆型电磁阀。
2、工作原理
矿用喷雾降尘装置主控箱是主体，采用集成电路结构，由单片机控制电路、固态继电器等组成。当有人通过时，光控传感器感应人体发出的热量并转换成电信号，该信号输入到单片机控制电路，单片机控制电路通过继电器控制电磁阀的电源，从而控制其打开或关闭,延时10秒停止（时间设置可根据用户要求）。
三、主要技术参数
1、工作电压：127V AC，波动范围80% ～120%。
2、工作电流：≤300mA。
3、整机功率：≤40W。
4、动作维持时间：
光控模式：延时时间5s，允许误差±1s；
触控模式：无延时时间。
5、传输距离：主控箱与传感器的传输距离为50m。（
6、电磁阀水压适应范围：0.2MPa～4.0MPa。
7、当有红外信号触发光控传感器时，电磁阀应关闭。

四、安装与调整（见图）

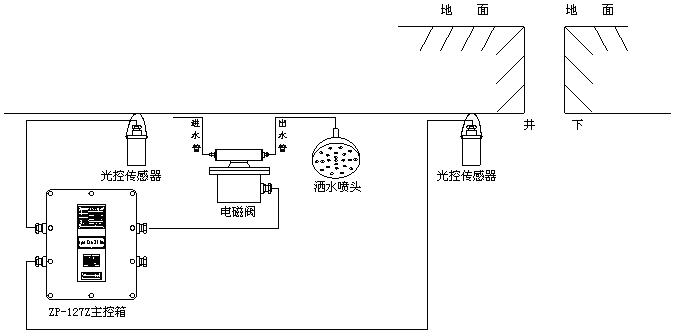

1 连接方式（如图1所示）



2 调整
接线根据接线需要接好线，无需调整。
五、使用与维护
1、紧固用的螺栓、垫圈应齐全、紧固、无锈蚀。
2、隔爆接合面不得有锈蚀。
3、箱体油漆脱落后，应及时补刷。
4、不得野蛮运输、安装，以免箱体变形或零部件丢失、缺损。
安全警告：
矿用喷雾降尘装置严禁带电开盖，检修前必须先断电，维修时不得改变和电气安全有关的元部件、更换型号和参数，并注意不要对隔爆接合面造成损伤。
六、售后服务
控制箱自销售之日起，产品出现质量问题，三个月内包换，一年内包修。







    附录A

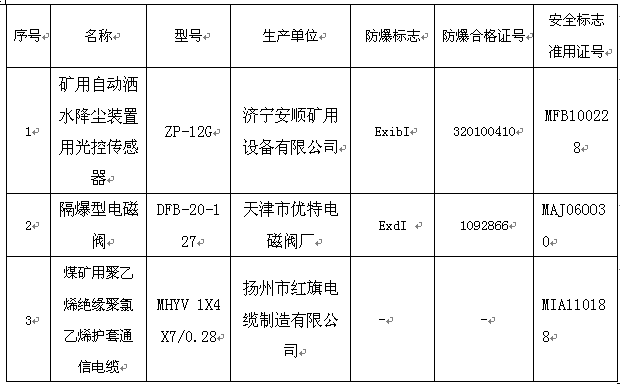

    ZPG矿用光控自动洒水降尘装置配接设备明细表
