一、概述：
提升信号只有在井口信号工发出信号后，绞车才能启动，与绞车控制回路相闭锁，避免安全事故发生。

二、技术参数
1、电源电压：AC127V；打点信号：AC127V。
2、控制输出：AC380V或AC660V；
3、延时时间：10S。

三、工作原理
   当信号工发出开车信号（2点、3点、4点、5点）闭锁装置输出信号接通绞车或提升机控制回路，并延时10S，若在10S内绞车未启动，自动解除闭锁，若在10S内启动绞车，这时安装在滚筒轴或电机轴转速传感器输出的速度信号对控制回路进行闭锁。当信号工发出停车信号（1点）或绞车停车时，信号闭锁解除断开控制回路。
四、安装与接线

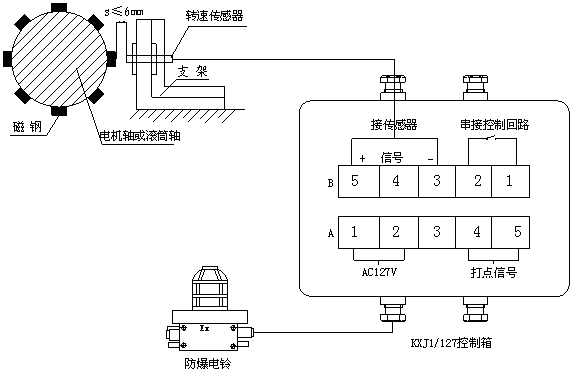

1、将闭锁装置悬挂在绞车操作台附近的巷道壁上，转速传感器安装在滚筒或电机轴一侧，与转速传感器配合使用的磁钢粘贴在滚筒轴或电机轴上（注意磁钢的工作面向外），安装方法见图：

2接线见上图：
A端子的1、2接电源（AC127V）。
A端子的4、5并接在防爆电铃上。
B端子的1、2串接在绞车控制回路上；
B端子的3、4、5接转速传感器。

四、维护与保养
1、当有打点信号输出而不闭锁时，检查控制板到继电器是否有输出。若有输出更换继电器，无输出时更换控制板。
2、当有打点信号输出启动绞车后不闭锁时，更换转速传感器。
3、设备长期保存时，隔爆接合面应涂防锈油，并放置于干燥通风处。

五、运输与贮存
包装后的装置，在避免雨雪淋袭的条件下，可陆路，水路运输。

六、售后服务
装置自销售之日起，产品出现质量问题，一年内包修。
