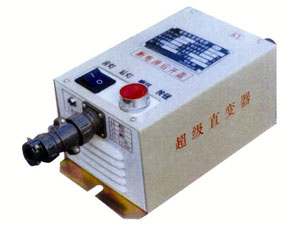

DHKZ-124/250(550) 直流变换器（逆变电源）

    一、产品概述

DHKZ系列架线机车直流变换器为我厂第四代产品，其最大特点是采用了VMOS(IGBT)斩波技术，使电路结构非常简单，主回路仅通过VMOS、续流二极、储能电感三个主要元件即能完成由高压变低压24V的稳压功能，同时没有偏磁积累问题。该直变器有性能极佳的保护功能，如负载发生短路时，它会自动停止工作，当短路故意排除后它会自动恢复工作，不必断电源再启动；并且它允许长期短路而不损坏。由于该直变器电子电路的模块化使之更适合煤矿井下潮湿、震动等恶劣的使用环境，所以本直变器可靠性强，故障率低，属于免维护产品。
本直变器已荣获国家专利，专利号：ZL 98 2 46412.6；该产品已取得矿用产品安全标志证书 ，安全标志编号：20059514（250V）、20059511（550V）。

二、执行标准：Q/XDD04-2006

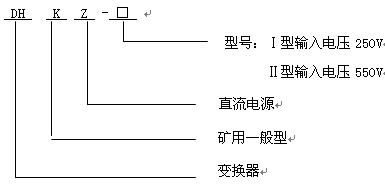

三、型号含义


四、技术指标：
1、直流额定输入电压：
Ⅰ型250V

    Ⅱ型550V
2适用电源电压范围：
Ⅰ型170-300V
Ⅱ型370-660V
3、额定输出功率：150W  最大200W
4、额定输出电压：24V
5、额定输出电流：6.3A
6、外形尺寸：220×100×120㎜
7、重量：2.3kg

五、工作原理
如线路图一所示，输入正电源经熔断器FU、隔离二极管、限流电阻、滤波电容后经DC/DC电源模块脚1进入模块。负电经脚4接入模块。模块脚2经电抗器L与脚3连接。电源块脚3输出+24V。如外负载发生故障，电源模块可通过脚3将脉冲信号封锁，能及时停止输出加以保护。外部故障消除后可恢复正常输出，风机的作用是冷却模块。

六、使用环境条件：
1、海拔高度不超过1000m。
2、周围环境温度不高于+40℃,不低于-20℃。
3、周围空气相对湿度不大于95%（25℃时）。
4、无瓦斯和煤尘爆炸、无腐蚀性气体场合。
5、本产品为直流架线电机车配套产品，可适用于矿山、井下及《煤矿安全规程 》规定允许使用的场所。

七、使用方法和注意事项：


1、本机是直流电源，输入电缆红线为正极，绿线为负极。
2、本机的输出为五孔插座：孔1为前灯、孔2为后灯、孔3为电笛、孔4为地线、孔5为24V。
3、该机应安装于机车驾驶室内，要通风良好、避免淋水。
4、外壳必须接地良好（安装前应将地脚旁的漆去掉，用螺丝上紧，保证机壳与机车可靠连接），以免发生触电事故。
5、严禁带电开盖。机车更换灯光要断开电源。

八、运输和贮存
直变器在运输贮存中，必须注意防雨、防潮。存放在相对湿度不大于95%（25℃时），温度不高于+40℃的仓库中。
九、订货须知
订货时要详细写明产品的型号、电压、数量、到达站名、收货单位、联系人等。如需要购置备件备品，应在订货时同时提出。
