转速传感器

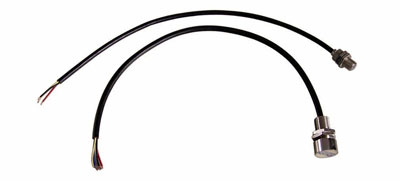

   GSH3000矿用本质安全型转速传感器
















   GSH3000矿用本质安全型转速传感器(双)

一、概述

1、产品特点
GSH3000矿用本质安全型转速传感器(以下简称传感器)是霍尔开关集成电路制成的一种传感器,它由霍尔开关集成电路配以相应的磁场组合成为磁敏新型电子开关,它的输入是磁感应强度,输出是电信号,其输出波形前后沿陡直,可以直接驱动晶体管,可控硅TTL,HTL,MOS等集成电路。该传感器具有无触点,无火花,长寿命、高可靠,工作频率宽,工作电压范围大,体积小,结构简单安装方便,抗污能力强等特点。
2、用途及适用范围
传感器可用于矿山仪器仪表作为无触点开关,位置传感,旋转信号检测、速度检测等用途。
3、规格型号
3.1  防爆型式为本质安全型,防爆标志为ExibI。

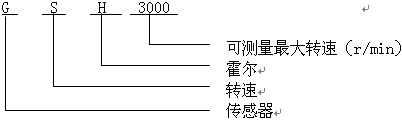

3.2  型号GSH3000,型号组成意义如下:



4、适用条件
(1)环境温度:-5℃~+40℃;
(2)最大平均相对湿度:95%RH(25℃);
(3)大气压:80kPa~106kPa;
(4)无显著振动和冲击的场合;
(5)煤矿井下有甲烷、煤尘爆炸性混合物,但无破坏绝缘层的腐蚀性气体场合;

二、结构特征与工作原理

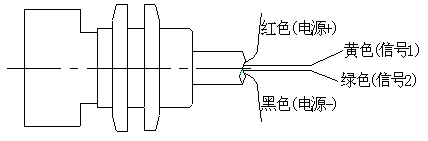

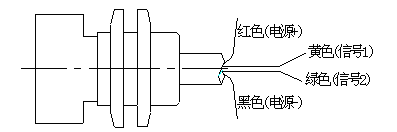

1、总体结构(图一)


图一
   传感器的外壳为铜质外壳,在其工作面侧用环氧树脂封装两个霍尔元件,连接一条四芯屏蔽线,从后端引出。
2、工作原理(见图二)



图二
当有磁场接近传感器时,输出1或输出2输出低电平,无磁场接近传感器时,输出1或输出2输出高电平。
注意:输出1和输出2与电源Vcc必须各接一个上拉电阻R,R≥Vmax/25mA;使用磁钢的磁感应强度为2500~3800GS。

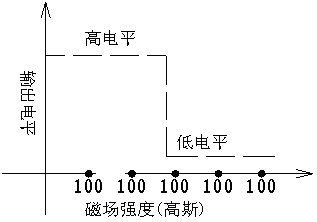

输出特性(见图三)




图三

三、主要技术参数
1、供电电压DC12V ,允许电压波动范围9~13V。
2、工作电流:≤50mA。
3、输出信号为有源开关量,高电平不低于3V,低电平不高于0.5V。
4、测量速度范围0~3000转/分时,脉冲信号输出频率范围:0~50Hz。

四、外形尺寸与重量

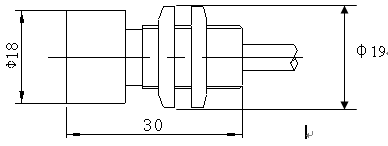

1、外形尺寸(如图): 30mm×19mm


2、重量:0.1Kg

五、安装(见图三)


图三
将传感器接到相关联的设备上,引线采用屏蔽线,长度根据需要而定。

六、使用与维护
1、通电源前,应先检查接线是否正确。
2、传感器与磁钢的磁场强度有关,磁感应强度大,作用距离大,磁感应强度小,作用距离小,应正确选择磁钢。

警示:在选择传感器电源等级时,注意调整传感器的输出电阻值R≥Vmax/25mA
Vmax为电压波动范围的最大值,否则会损坏传感器。

七、故障分析
当发现传感器坏时,请不要急于更换传感器,要先检查关联设备的电源是否正常,传感器的负载是否在要求的范围内,无误后再更换传感器。

八、运输与贮存
包装后的传感器在避免日晒、雨雪直接淋袭,避免跌落、碰撞的条件下,可适用于水运、陆运和空运等各种运输方式。
包装后的传感器允许在环境温度-5℃~+40℃,相对湿度不大于90%,无腐蚀性气体的仓库内存放,贮存期限12个月,超过期限应按出厂检验内容检验。

九、开箱及检查

(1)产品质量合格证;
(2)使用说明书;
(3)防爆合格证;
(4)安全标志证;
(5)用户意见反馈表;
(6)装箱单;
注意开箱时应注意不得损坏设备,开箱后应对照装箱单核对箱内部件是否相符,如有问题,请及时与厂家或经销商联系。
十、售后服务
   传感器自销售之日起,出现质量问题,三个月内包换,一年内包修。



(规范性附录)

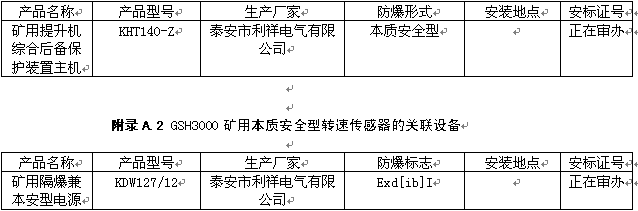

附录A.1 GSH3000矿用本质安全型转速传感器的配套设备





GSH3000矿用本质安全型转速传感器(单)

一、概述

1、产品特点
GSH3000矿用本质安全型转速传感器(以下简称传感器)是霍尔开关集成电路制成的一种传感器,它由霍尔开关集成电路配以相应的磁场组合成为磁敏新型电子开关,它的输入是磁感应强度,输出是电信号,其输出波形前后沿陡直,可以直接驱动晶体管,可控硅TTL,HTL,MOS等集成电路。该传感器具有无触点,无火花,长寿命、高可靠,工作频率宽,工作电压范围大,体积小,结构简单安装方便,抗污能力强等特点。
2、用途及适用范围
传感器可用于矿山仪器仪表作为无触点开关,位置传感,旋转信号检测、速度检测等用途。
3、规格型号
3.1  防爆型式为本质安全型,防爆标志为ExibI。
3.2  型号GSH3000,型号组成意义如下:



4、适用条件
(1)环境温度:-5℃~+40℃;
(2)最大平均相对湿度:95%RH(25℃);
(3)大气压:80kPa~106kPa;
(4)无显著振动和冲击的场合;
(5)煤矿井下有甲烷、煤尘爆炸性混合物,但无破坏绝缘层的腐蚀性气体场合;

二、结构特征与工作原理

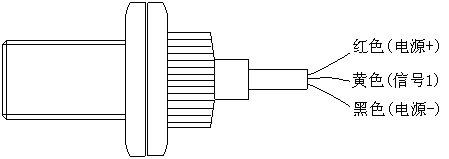

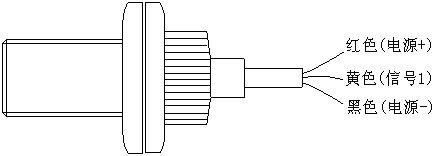

1、总体结构(图一)


图一
   传感器的外壳为铜质外壳,在其工作面侧用环氧树脂封装一个霍尔元件,连接一条三芯屏蔽线,从后端引出。
2、工作原理(见图二)


图二
当有磁场接近传感器时,输出低电平,无磁场接近传感器时,输出高电平。
注意:输出与电源Vcc必须接一个上拉电阻R,R≥Vmax/25mA;使用磁钢的磁感应强度为2500~3800GS。
输出特性(见图三)


图三

三、主要技术参数
1、供电电压DC12V ,允许电压波动范围9~13V。
2、工作电流:≤50mA。
3、输出信号为有源开关量,高电平不低于3V,低电平不高于0.5V。
4、测量速度范围0~3000转/分时,脉冲信号输出频率范围:0~50Hz。

四、外形尺寸与重量

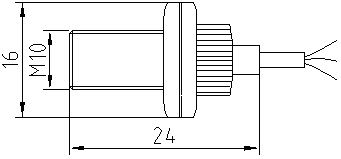

1、外形尺寸(如图):24mm×16mm







2、重量:0.1Kg

五、安装(见图三)


图三
将传感器接到相关联的设备上,引线采用屏蔽线,长度根据需要而定。

六、使用与维护
1、通电源前,应先检查接线是否正确。
2、传感器与磁钢的磁场强度有关,磁感应强度大,作用距离大,磁感应强度小,作用距离小,应正确选择磁钢。

警示:在选择传感器电源等级时,注意调整传感器的输出电阻值R≥Vmax/25mA
Vmax为电压波动范围的最大值,否则会损坏传感器。

七、故障分析
当发现传感器坏时,请不要急于更换传感器,要先检查关联设备的电源是否正常,传感器的负载是否在要求的范围内,无误后再更换传感器。

八、运输与贮存
包装后的传感器在避免日晒、雨雪直接淋袭,避免跌落、碰撞的条件下,可适用于水运、陆运和空运等各种运输方式。
包装后的传感器允许在环境温度-5℃~+40℃,相对湿度不大于90%,无腐蚀性气体的仓库内存放,贮存期限12个月,超过期限应按出厂检验内容检验。

九、开箱及检查
(1)产品质量合格证;
(2)使用说明书;
(3)防爆合格证;
(4)安全标志证;
(5)用户意见反馈表;
(6)装箱单;
注意开箱时应注意不得损坏设备,开箱后应对照装箱单核对箱内部件是否相符,如有问题,请及时与厂家或经销商联系。

十、售后服务
   传感器自销售之日起,出现质量问题,一年内包修。
