一、概述

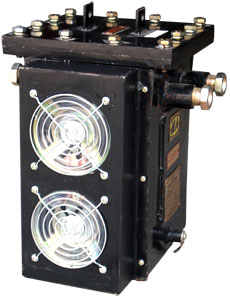

该产品用于煤矿井下行人巷道、乘人运输巷道的音乐或安全规程的播放，可以根据现场情况进行调制音量，双向四喇叭输出，由1个主音箱和多个副音箱组成，音箱内内置内存卡读取装置，放大输出并输出到副音箱。

二、结构
采用防爆兼本安

三、主要技术参数
1、电源AC127V±13V；
2、音响输出：双向四喇叭；
3、音响：不小于85dB；
4、播放方式：通电即可播放。

四、安装与调试
接线见接线图

1.             主音箱内接部线图



2、副音箱内部接线图


当需要调整音量时，打开主副音箱，在放大板上有一个电位器，顺时针方向旋转时，音量越来越大，反之越来越小，在调整时应充分考虑音量与噪声，需要更换内容时将内存卡取下，在电脑上重新拷贝新的内容即可。

五、故障与维修
1、无声   检查电源（AC）与变压器输出整流滤波后的电源是否正常，检查各种连接线是否连好，音频放大板是否完好。
2、噪声大  检查音频输入线极性是否接正确。

六、自销售之日起，产品出现质量问题，三个月内包换，一年内包修。
